从五个方面确定金属拖链的型号


面对市场上众多的金属拖链产品,很多人不知道该如何选择。其实,金属拖链也叫做钢制拖链或者是钢铝拖链。选购金属拖链型号时,不妨从以下几个方面来选择:


第一、根据金属拖链(钢制拖链)的支撑板方式来选择。金属拖链(钢制拖链)的支撑板可分为三种:一是I型整块式,二是II型上下分开式;三是III型框架式。针对这三种方式,下面具体给大家介绍一下吧。

1.支撑板I型钢制拖链也就是铝型材支撑板整块式钢制拖链,在支撑板上根据使用要求打矩形孔或圆形孔。这种类型的钢制拖链强度较大,主要适用于承载较重的负荷。

2.铝型材支撑板II型钢制拖链也就是支撑板为上下分开式穿线拖链,适用于管线接头直径大于线体最大直径,并且是需要经常拆装的场合。

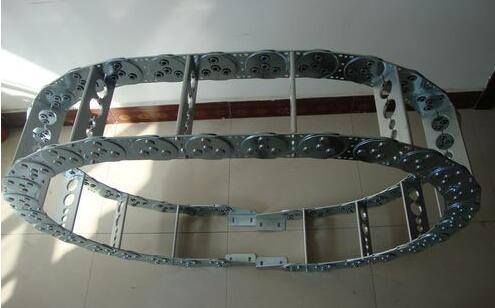

3.支撑板III型钢制拖链也就是框架式钢制穿线拖链,内有塑料或铝型材制隔离片。适用于管缆规格品种较多的场合。


第二、根据钢制穿线拖链型号来选择。应该根据所穿管缆的最大直径来确定拖链高度。拖计算方式为:链高度=管缆最大直径×1.1倍。取整数确定拖链高度,从而确定拖链型号为TLxxTLGxx

第三、根据穿线拖链弯曲半径计算方法,拖链的安装高度减去一个拖链高度再除以二也就是这种拖链的弯曲半径。

第四、根据拖链长度计算方法,计算方式为:拖链的行程加弯曲半径×3.14


第五、根据拖链型号标识方法TLTLG节距-支撑板形状-弯曲半径×支撑板宽度×拖链长度。比如TL125钢制拖链、支撑板为III型、弯曲半径250毫米、支撑板宽度350毫米、全长18000毫米,表示为:TL125III-250×350×18000
